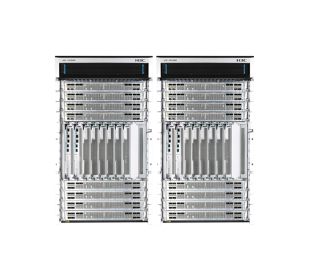

H3C CR19000集群路由器（以下简称CR19000）是H3C自主研发面向运营级应用的全新一代核心路由器。应用于运营商骨干节点、运营商城域网核心节点、数据中心骨干互联以及企业网核心等位置。CR19000采用全新软硬件架构设计，应用业界先进的CLOS无阻塞架构和尖端光连接技术；业务板卡采用可编程的NP(Network Processor,网络处理器)芯片，具备灵活的新功能扩展及演进能力。CR19000基于先进的网络操作系统Comware V7进行开发，全面提高了核心路由器软件系统的稳定性，并具有良好软件扩展性，完全可以满足运营级用户部署要求。
H3C CR19000系列路由器包括CR19000-8、CR19000-16、CR19000-20和CR19000-MC，其中CR19000-8、CR19000-16和CR19000-20分别为8业务槽位、16业务槽位和20业务槽位的路由器机框，CR19000-MC为互联多个CR19000-20机框集群的交换框，实现集群系统的统一控制和转发。CR19000-8、CR19000-16、CR19000-20均支持硬件集群功能。
CR19000基于T+级平台设计，采用先进的第四代无阻塞CLOS交换构架，可实现数据在集群系统内的超高速低延时转发；同时，交换网支持可变长信元交换可有效提升整个集群系统的运行效率。
CR19000率先采用高速cable背板，突破传统PCB背板瓶颈，极大提高了整机的容量；采用高性能网络处理芯片，可实现业务板卡更高的集成度和更低的能耗。
CR19000支持背靠背和多框集群形式，最大支持到3+12集群，未来可以持续升级扩展至72框集群；能够满足单机到集群的平滑升级和演进，有效保护用户投资。
CR19000面向SDN构架设计。随着网络的不断发展，网络构架正向应用的虚拟化、自动化、SDN方向不断进展，其中SDN已经大势所趋成为了未来网络构架的重要演进方向。CR19000面向SDN的构架设计，全面支持SDN技术，提供多种对外协议接口与外部系统相连，使设备可以与SDN控制器进行全方位的交互，便于客户可以根据自己的应用需求精准控制的网络资源，极大提升客户网络的运营效率。
H3C CR19000集群路由器为用户提供全面的可靠性保障。
CR19000采用了先进的分布式处理架构，路由引擎、业务引擎和交换引擎硬件分离，个体硬件故障不影响整机的稳定性；控制平面和业务平面分离，确保系统全速运行时业务和控制互不干扰，主备倒换时业务不中断，流量不丢包；支持交换网板的N+M冗余配置，保证更换交换网板时系统仍然线速转发，不影响业务；
CR19000基于H3C公司先进的网络操作系统Comware V7进行开发。网络操作系统的控制平面采用多核及SMP(Symmetrical Multi-Processing对称多处理)技术，各软件模块具有独立进程和运行空间，可以做到动态加载、单独升级；支持将指定进程集合运行在专用的CPU Set上，配合线程的抢先调度、合理的优先级设置等手段，保证系统CPU高负荷时，为关键任务的运行提供更优的资源保障；支持分布式计算。系统级的精细化的管理极大的提升了系统整体的稳定性。
CR19000支持丰富的可靠性特性，保证网络设备运行中业务不中断，主要的可靠性特性包括：支持软件热补丁，支持NSR、GR，支持BFD、NQA等链路检测协议，支持IP FRR、LDP FRR快速收敛协议，支持EAA嵌入式自动化架构等；CR19000可以提供超大业务容量和超高业务快速收敛能力，满足运营级用户的大容量业务部署以及业务故障快速收敛的要求。
CR19000的绿色节能的设计优于业界，具有良好的运行能效比和平滑升级能力。
CR19000超短直通式风道高效散热。随着核心网络设备的性能越来越高，传统散热效率不高的U形、Z形和C形风道，已经不能满足核心设备的散热需求。同时，风道设计直进直出，风量和风速几乎无损失，散热效率更高，这样的设计完全满足高性能核心网络设备的散热需要。
CR19000应用了智能微模块散热系统，该散热系统可以使散热与功耗达到完美平衡。散热系统的风扇支持无级变速能力，集群系统据各个热点传递信息并智能调速各微模块风扇，使散热系统满足整个系统的散热需求。
CR19000全系列产品支持液冷散热技术，有效降低设备运行功耗和机房空调能耗。关键芯片及元器件工作温度的降低，还可以大大提升设备的可靠性及使用寿命。
属性 | CR19000-8单机 | CR19000-8集群 | CR19000-16单机 | CR19000-16集群 | CR19000-20单机 | CR19000-20集群 |
主控槽位数量（MPU） | 2 | -- | 2 | -- | 2 | -- |
网板槽位数量（SFU） | 6 | -- | 6 | -- | 8 | -- |
线卡槽位数量（LPU） | 8 | 16 | 16 | 32 | 20 | 240 |
交换容量 | 387.07Tbps | 774.14Tbps | 774.14Tbps | 1548.28Tbps | 967.68Tbps | 11612.16Tbps |
整机包转发率 | 172800Mpps | 345600Mpps | 345600Mpps | 691200Mpps | 432000Mpps | 5184000Mpps |
电源 | 单框8个电源独立模块，支持冗余备份，支持智能电源管理 | 单框16电源独立模块，支持冗余备份，支持智能电源管理 | 单框24电源独立模块，支持冗余备份， 支持智能电源管理 | |||
风扇 | 单框6个风扇模块，支持冗余备份，支持智能散热功能 | 单框2个风扇模块，支持冗余备份， 支持智能散热功能 | 单框33个风扇微模块，支持冗余备份，支持智能散热功能 | |||
外形尺寸（W×D×H） | 440mm×650mm×843mm， 高度约为19RU | 440mm×857mm×931mm， 高度约为21RU | 440mm×850mm×1820mm， 高度约为41RU | |||
环境温度 | 工作：0℃～45℃ | |||||
环境湿度 | 工作：5%～95%，无冷凝 | |||||
海拔高度 | -60m～5000m | |||||
接口类型 | 支持GE、10GE、40GE、50GE、100GE、400GE接口 支持50G FlexE、100G FlexE接口 支持POS/CPOS接口 | |||||
EMC | FCC Part 15 (CFR 47) CLASS A ICES-003 CLASS A VCCI-3 CLASS A VCCI-4 CLASS A CISPR 22 CLASS A EN 55022 CLASS A AS/NZS CISPR22 CLASS A CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 ETSI EN 300 386 | |||||
安规 | UL 60950-1 CAN/CSA C22.2 No 60950-1 IEC 60950-1 EN 60950-1/A11 AS/NZS 60950 EN 60825-1 EN 60825-2 FDA 21 CFR Subchapter J GB 4943 | |||||
链路层特性 | 支持以太、PPP、HDLC等链路层封装协议 支持二层以太和三层以太 支持二层以太聚合和三层以太聚合 支持MP和HDLC捆绑 支持QinQ和DOT1Q终结 | |||||
QoS | 流量监管 流量整形 流量重定向 流量过滤 拥塞避免 队列调度 优先级映射 限速(LR) QoS策略（基于接口、基于控制平面） QoS策略的动态修改 QPPB HQoS Remark | |||||
ACL | 基本ACL（匹配源IP地址） 高级ACL（匹配三、四层信息） 二层ACL（匹配二层信息） 基于时间段的ACL 端口ACL、全局ACL 支持ACL在线更新 支持ACL计数 | |||||
IPv4协议 | TCP、UDP、RawIP、Ping Telnet、FTP、TFTP ICMPv4 DNS DHCP NAT ARP、ARP Proxy 策略路由 基于端口的路由调度策略支持多层重复匹配 | |||||
IPv6协议 | IPv4/IPv6双协议栈 TCP6、UDP6、RawIP6、Pingv6、TraceRoute6 Telnet6、FTP6、TFTP6 DNS6 ICMPv6 VRRPv3 DHCP6 NAT64 NDPMTUD（IPv6） 6PE 6VPE IPv6策略路由 基于端口的路由调度策略支持多层重复匹配 支持ICMPv6 MIB、UDP6 MIB、TCP6 MIB、IPv6 MIB等 支持IPv4向IPv6的过渡技术，包括但不限于手工配置隧道、自动配置隧道、6to4隧道、IPv6 over IPv4隧道、IPv4 over IPv6隧道、IPv6 over IPv6隧道、GRE over IPv6隧道、ISATAP隧道等 | |||||
IPv4路由协议 | RIPv1/v2 OSPFv2 IS-IS BGPv4 BMP Flowspec IPv4静态路由 路由策略 路由迭代 | |||||
IPv6路由协议 | RIPng OSPFv3 IS-IS6 BGPv4+ BMP Flowspec IPv6静态路由 IPv6路由策略 IPv6路由迭代 | |||||
三层组播 | 组播静态路由 IPv4域内组播路由 IPv4域间组播路由 IPv4组播组管理 IPv6 域内组播路由 IPv6组播组管理 组播VPN NG-MVPN | |||||
互联特性 | 支持VXLAN、GRE等隧道技术 | |||||
MPLS特性 | LDP LSP、RSVP-TE MPLS VPWS/VPLS/L3VPN RSVP TE P2MP PWE3 MPLS OAM MPLS QoS 隧道策略 | |||||
EVPN | EVPN VXLAN EVPN VPWS EVPN VPLS EVPN L3VPN EVPN数据中心互联 支持EVPN隧道TI-LFA保护 支持EVPN L2VPN接入L3VPN over SR及SRv6 TE Policy 支持EVPN L3VPN、EVPN VPWS、EVPN VPLS的限速功能 支持EVPN L3VPN、EVPN VPWS、EVPN VPLS的差分服务优先级标记 | |||||
SDN特性 | NETCONF BGP-LS OpenFlow PCEP Telemetry 支持配合控制器进行广域网智能调优算路 支持业务带宽按需部署和在线调整 | |||||
Segment Routing | SR BE、SR TE、SR TE Policy，支持热备份 SR OAM，包含MPLS SR ping tracert，bfd for lsp，tunnel等BFD探测联动功能 IGP协议动态分配SID BGP协议动态分配SID BGP EPE分配SID TI-LFA和防微环 SR TE Policy流量统计 SR支持标签粘结binding SID 支持SR主备路径、主备隧道保护及故障逃生到BE的功能 支持L3VPN、EVPN L3VPN HoVPN VPNv4/VPNv6 over SR BE/SR-TE/SR TE Policy 支持L3VPN、EVPN L3VPN over SR BE/SR-TE/SR TE Policy A类、B类、C类跨域 支持EVPN VPWSover SR BE/SR-TE/SR TE Policy，支持双归属单活/双活 | |||||
SRv6功能 | SRv6 BE、SRv6 TE Policy，支持热备份 SRv6 OAM，包含包含ping tracert，sbfd for locator，srv6-policy等BFD探测联动功能 TI-LFA和防微环 SRv6 TE Policy流量统计 SRV6支持标签粘结binding SID SRv6 SFC 支持SRv6 Policy UCMP和ECMP 支持APN6功能 支持SRv6 Policy中多条候选路径按优先级选择主用路径，同时支持多个SegmentList按照权重（Weight）属性进行流量负载按比例分配 支持L3VPN、EVPN L3VPN HoVPN VPNv4/VPNv6 over SRv6 BE/SRv6 TE Policy 支持EVPN VPWSover SRv6 BE/SRv6 TE Policy，支持双归属单活/双活 | |||||
设备安全 | 防止单包攻击 防止扫描攻击 防止泛洪攻击 防止TCP分片攻击 防止DOS/DDOS攻击 支持攻击检测功能 协议报文保护 报文收发诊断 支持控制平面限速（COPP） 支持通过端口镜像方式对流量进行监控 支持远程端口镜像 支持ACL流量过滤和黑洞路由流量封堵 | |||||
网络安全 | 报文合法性检查 URPF检查 报文过滤功能 防止数据报文攻击 防止协议报文攻击 ARP攻击防御 ND攻击防御 BGP攻击防御 协议分类限流 IPsec SSH SSL SAVI（源地址有效性验证） SMA（基于状态机的伪造源地址检查） | |||||
用户安全 | 设备管理安全 网络用户绑定 AAA RBAC（基于角色的访问控制） 支持RADIUS、TACACS+协议 | |||||
设备管理方式 | 支持SNMPv1/v2/v3 可通过Console口登录路由器到进行CLI配置 支持Telnet到本设备，以命令行的方式进行设备管理 支持sTelnet（SSH）到本设备，以命令行的方式进行设备管理 | |||||
文件管理 | 支持FTP/TFTP上传、下载文件 支持格式化，支持文件、目录的创建、拷贝、删除、保存文件管理功能 | |||||
网络维护 | Ping TraceRoute LSP Ping/Tracert 端口环路监测 | |||||
网络管理 | 网管平台iMC LLDP/LLDP-MED MIB 同步以太网 PTP NTP NetStream 支持BGP-LS收集网络TOPO信息 支持Twamp-Light探测链路，L3VPN时延、抖动、丢包 支持1731探测L2VPN时延、抖动、丢包 支持EVPN VPWS、EVPN VPLS的PW统计和AC统计功能 支持NQA、TWAMP、2544、iFIT等流量检测技术 iFIT包含端到端检测，逐跳检测业务的时延，丢包统计，支持通过telemetry上送获得的性能数据 | |||||
可靠性 | 主备倒换 在线热补丁 不间断软件升级 GR NSR VRRP、VRRPE BFD for VRRP/BGP/IS-IS/RIP/OSPF/静态路由/ SR/SRv6 IP/IPv6/LDP/TE/VPN/VPNv6 FRR 不中断转发（NSF） TI-LFA FRR DLDP 误码倒换 链路聚合（Eth-Trunk）、ECMP、UCMP等 跨设备链路聚合（S-Trunk） ETH OAM、CFD、Y.1731 所有关键模块（包括主控板、交换网板、业务板卡、电源、风扇）采用冗余设计，均可热插拔，关键模块热插拔不影响其他部件正常工作 支持子母卡架构, 一个业务母卡最大支持4个子卡,母卡和子卡均可热插拔 | |||||
网络切片 | FlexE Flex-Algo 子接口切片 Slice ID切片 | |||||
运营商骨干网、城域网核心及出口场景
运营商骨干网以及城域网的核心节点对设备性能和可靠性有着极高的要求，H3C CR19000集群路由器通过高性能单机以及硬件集群的易扩展、高可靠，轻松应对运营商流量增长及业务长期发展需求。
行业承载网核心及出口场景
H3C CR19000全系列产品支持背靠背硬件集群技术, 具有高性能、高可靠、易扩展、易运维的特点，同时支持MPLS/Segment Routing/NetConf/Telemetry/HQoS/NAT/IPsec等丰富的软件特性，满足行业承载网核心及出口场景对设备高性能、高可靠以及多业务的需求。
型号 | 描述 |
主机 | H3C CR19000-8 路由器机箱 |
H3C CR19000-16 路由器机箱 | |
H3C CR19000-20 路由器机箱 | |
H3C CR19000-MC 多框集群机箱 | |
电源框 | 直流2000W电源框 |
交流3000W电源框 | |
高压直流3000W电源框 | |
电源模块 | 直流电源模块-2400W |
交流电源模块-2400W | |
交流电源模块-3000W | |
直流2000W电源模块 | |
交流3000W电源模块(支持高压直流) | |
主控板 | H3C CR19000-8 主控板A |
H3C CR19000-8 主控板B | |
H3C CR19000-16 主控板A | |
H3C CR19000-16 主控板B | |
H3C CR19000-20 主控板A | |
H3C CR19000-20 主控板B | |
H3C CR19000-20 主控板C | |
交换网板 | H3C CR19000-8 单机交换网板(C类) |
H3C CR19000-8 集群交换网板(A类) | |
H3C CR19000-16 单机交换网板(C类) | |
H3C CR19000-16 单机交换网板(E类) | |
H3C CR19000-16 集群交换网板(A类) | |
H3C CR19000-20 单机交换网板(C类) | |
H3C CR19000-20 集群交换网板(B类) | |
H3C CR19000-20 集群交换网板(C类) | |
业务线卡 | H3C CR 4端口400G以太网光接口模块(QSFP-DD) |
H3C CR 2端口400G以太网光接口模块(QSFP-DD) | |
H3C CR 18端口100G以太网光接口模块(QSFP28) | |
H3C CR 12端口100G FlexE以太网光接口模块(QSFP28) | |
H3C CR 12端口100G以太网光接口模块(QSFP28) | |
H3C CR 6端口100G以太网光接口模块B(QSFP28) | |
H3C CR 72端口10G以太网光接口模块(SFP+) | |
H3C CR 48端口10G以太网光接口模块(SFP+) | |
H3C CR 灵活接口模块(LPU-8004) | |
H3C CR 灵活接口模块B(LPU-8004B) | |
H3C CR 灵活接口模块(LPU-4004) | |
H3C CR灵活接口模块B（LPU-4004B） | |
H3C CR 灵活接口模块(LPU-2002) | |
H3C CR 灵活业务处理模块(LPU-SP) | |
子卡 | H3C CR 4端口50G/2端口100G 以太网光接口子卡(QSFP28) |
H3C CR 2端口100G以太网光接口子卡(QSFP28) | |
H3C CR 1端口100G以太网光接口子卡(QSFP28) | |
H3C CR 1端口100G以太网光接口子卡(CFP2) | |
H3C CR 3端口40G以太网光接口子卡(QSFP+) | |
H3C CR 12端口10G以太网光接口子卡(SFP+) | |
H3C CR 10端口 1G/10G以太网光接口子卡(SFP+) | |
H3C CR 12端口千兆以太网光接口子卡(SFP) | |
H3C CR 8端口622M/155M POS光接口子卡(SFP) |
